卧式五轴加工中心机

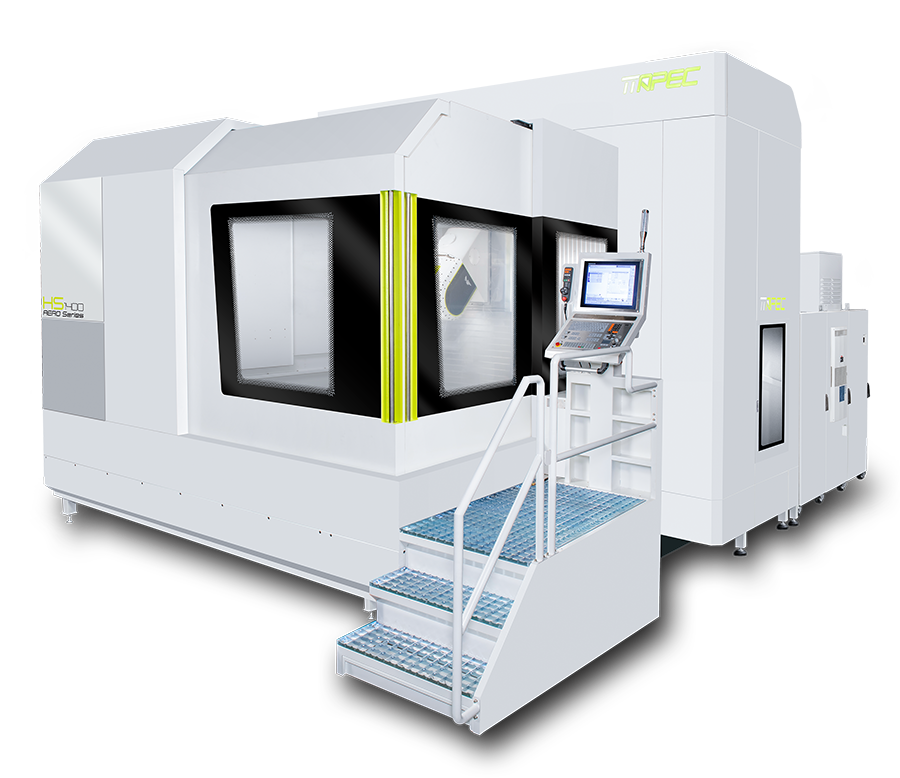

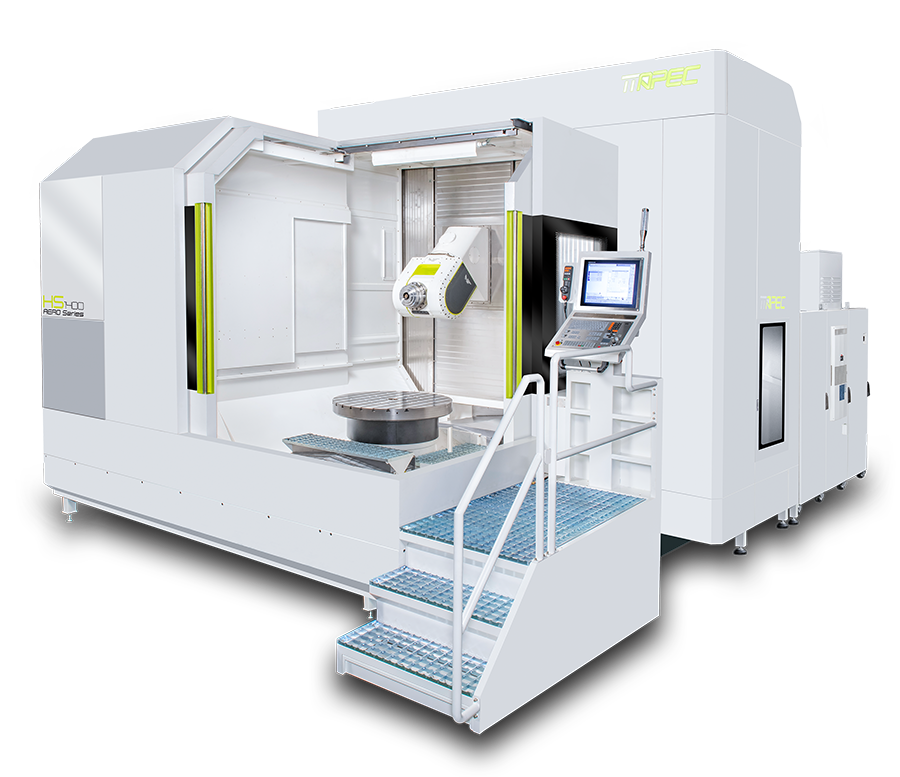

卧式五轴加工机HS1400
-航太高温合金加工专用机
-高刚性趋前重心T型结构设计
-高精度热对称结构设计
-XYZ轴均采用精密级高速滚珠螺杆
-高刚性趋前重心T型结构设计
-高精度热对称结构设计
-XYZ轴均采用精密级高速滚珠螺杆
4 5 度角鞍座设计
鞍座为4 5 度角设计， 搭配叉式头， 可使机台实现更多角度的切削范围。
最短力流底床设计
底床肋型结构配置V 型肋， 结构坚固， 确保加工稳定性。导轨与地脚螺栓间达力流最短配置， 满足高刚性需求。
立柱结构采双层壁箱型高刚性对称设计
配合重心驱动设计能减少热变型及振动之影响。
后底床利用F E M 做优化设计
X 轴采高低轨设计， L 1 尺寸大于其他同业驱动重心较接近刀尖点， 提高刚性与稳定性， 适合加工难切削材， 达到完美切削动态特性。
*以上规格为通用参考规格，若有其他特殊需求请联络业务人员，我们将提您最适合的解决方案規格 單位 HS1400 X轴 mm 1,450 Y轴 mm 1,200 Z轴 mm 1,300 B轴扭矩(S1/max) mm 2,134/3,777 快速进给 m /min XYZ=50 主轴孔锥度 HSK100A 主轴转速 rpm 12,000 主轴功率(S1/S6) kW 50/76 主轴扭力(S1/S6) Nm 200/302 刀库容量 pcs 40T 最大刀长 mm 400 最大刀径-邻近换刀 mm Ø125 最大刀径-无邻近换刀 mm Ø250 机台重量 tons. 25
*本公司保留最终修改规格与设计权利
