龙门定柱式五轴加工中心机

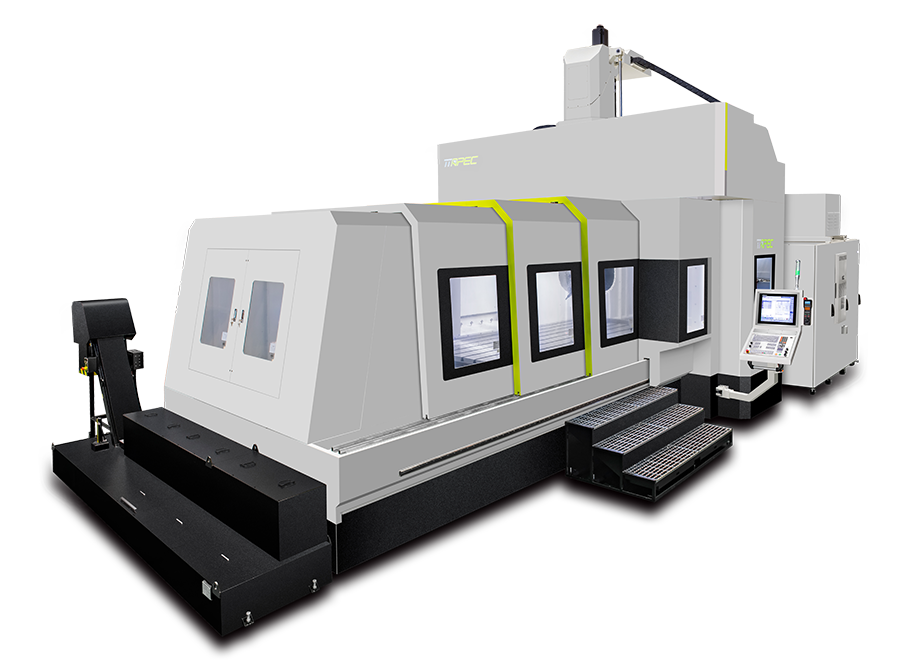

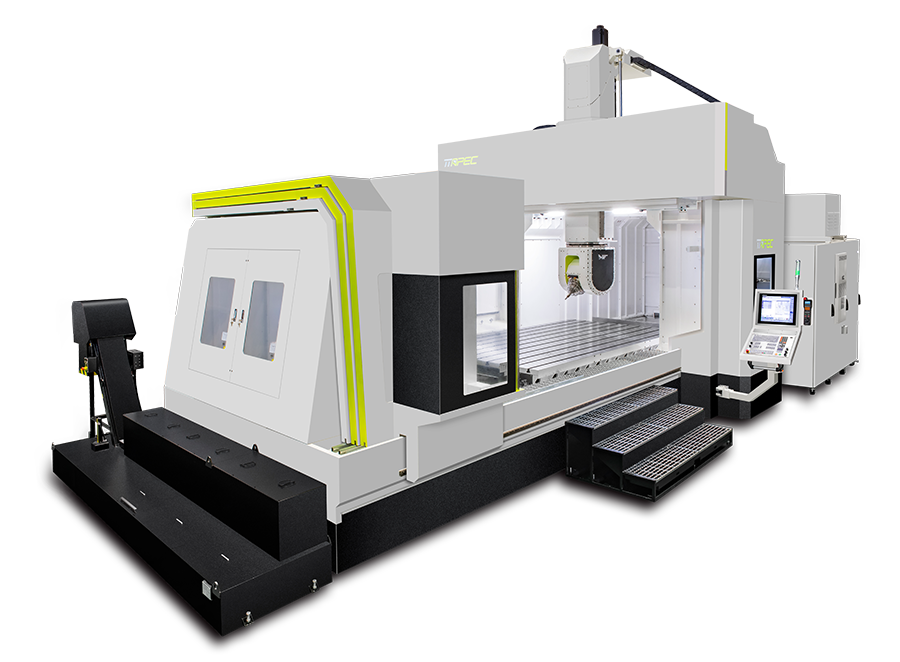

重负荷型五轴定柱式龙门加工中心机MTH24 series
-航天钛合金加工适用
-重负荷鞍座头设计
-Duo Block整机结构设计
-重负荷鞍座头设计
-Duo Block整机结构设计
- 重负荷鞍座头座设计
大尺寸头部设计，MTH由原本400mmX450mm加大至540mmX540mm，增加头部截面积，有效提升加工稳定性。
Duo Block 整机结构设计
MTH结构强化，提供钛合金难切削材所需的机身刚性。
大推力驱动系统
依高温合金重切削所需特性配置设计之伺服马达与螺杆进给系统
搭配重负荷 高扭力二轴头
使用钛合金专用强力叉式二轴头扭矩高达400Nm
*以上规格为通用参考规格，若有其他特殊需求请联络业务人员，我们将提您最适合的解决方案规格 单位 MTH2432 X轴 mm 3,200 Y轴 mm 2,500 Z轴 mm 1,000 工作台长度 mm 3,000 工作台宽度 mm 2,080 工作台乘载 tons 12 快速进给 m /min XYZ=20 主轴孔锥度 HSK100A 主轴转速 rpm 12,000 主轴功率(S1/S6) kW 50/62.5 主轴扭力(S1/S6) Nm 318/398 建议搭配二轴头 叉式同動二軸銑頭 扭矩 Nm B=1,344/2,420
C=1,610/2,940转速 rpm B=C=30(cont)/60(max) 活动角度 deg B=±120° C=±360° 剎车夹持力 Nm B=6,000 C=6,000 刀库容量 pcs 32T 最大刀长 mm 400 最大刀径-邻近换刀 mm Ø125 最大刀径-无邻近换刀 mm Ø250 机台重量 tons. 27
*本公司保留最终修改规格与设计权利
