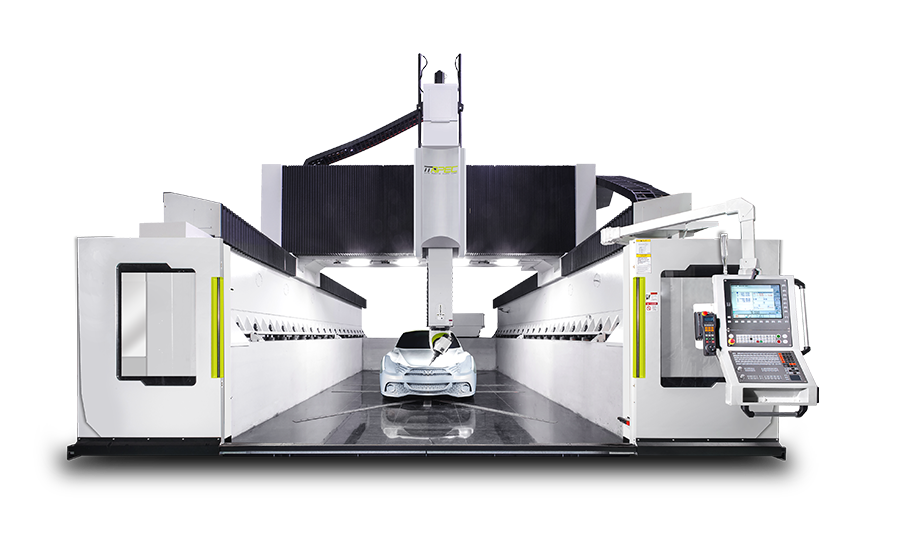

天车式五轴加工中心机

五轴高速龙门加工中心

G series

  • G
-五轴五联动
-模具专用机
-U型结构设计
-XY轴线马驱动
-Z轴螺杆驱动


  • 鞍座、头座与底床为高质量铸件,最佳机身稳定性



    拥有极高的机身稳定性,加工状态时仍有最佳刚性,确保加工精度。

     U型力流结构
    一体成型之U型底座与整机紧凑式高刚性结构设计,机台安装较快速与容易,加工时之力流回路达到最短传递、切削应力更均匀分布,提高长时间加工之稳定性。

    高刚性球墨铸铁材质
    头座为高刚性球墨铸铁材质,兼顾高刚性与优异的加工振动抑制性能(高阻尼),提高加工精度

    XY轴高速线性马达驱动
    拥有极佳的动态/静态刚性,最大快速进给 可达 60 m/min,最大加速度为 5 m/sec²以上,动力100%直接传送,无须经过机械零件传送增加动态响应性,结构简易容易维护。

    Z轴高速双滚珠螺杆驱动与中空水冷技术
    Z轴驱动采双滚珠螺杆驱动,此设计可确保移动件中心与配重中心保持同心,并可有效减少当机台快速移动时抵抗重力所产生的振动。螺杆采用中空水冷技术,温升减少,改善热变形。

    直驱马达(Direct Drive Motor)直接驱动轴头
    B、C轴回转的二轴头以高扭力的直驱马达(Direct Drive Motor)直接驱动,小体积外型适合复杂曲面加工与低误差、高转速等优点。

    加高空间设计
    立柱加高设计,增加Z轴行程空间,增加可加工高度

  • 规格 单位 G2520/40/50/60/80 G3020/40/50/60/80
    X轴 mm 2,000/4,000/5,000/6,000/8,000 2,000/4,000/5,000/6,000/8,000
    Y轴 mm 2,500 3,000
    Z轴 mm 1,000 1,000
    工作台长度 mm 2,000/4,000/5,000/6,000/8,000 2,000/4,000/5,000/6,000/8,000
    工作台宽度 mm 2,580/2,500/2,500/2,500/2,500 3,000
    工作台乘载 kg/m² 8
    快速进给 m /min XY=60 Z=40
    轴加减速 m/sec² 5
    主轴孔锥度   HSK63A
    主轴转速 rpm 24,000
    主轴功率(S1/S6) kW 35/42
    主轴扭力(S1/S6) Nm 55.6/67.2
    建议搭配二轴头   侧挂式正交同动二轴铣头
    扭矩 Nm A=529/869
    C=783/1,300
    转速 rpm A=C=30(cont)/60(max)
    活动角度 deg A=±125° C=±360°
    剎车夹持力 Nm A=4,000 C=4,000
    刀库容量 pcs 30T
    最大刀长 mm 300
    最大刀径-邻近换刀 mm Ø75
    最大刀径-无邻近换刀 mm Ø150
    机台重量 tons. 35-65
    *以上规格为通用参考规格,若有其他特殊需求请联络业务人员,我们将提您最适合的解决方案
    *本公司保留最终修改规格与设计权利
