天车式五轴加工中心机

天车摇篮式五轴加工中心机

G800-TR series

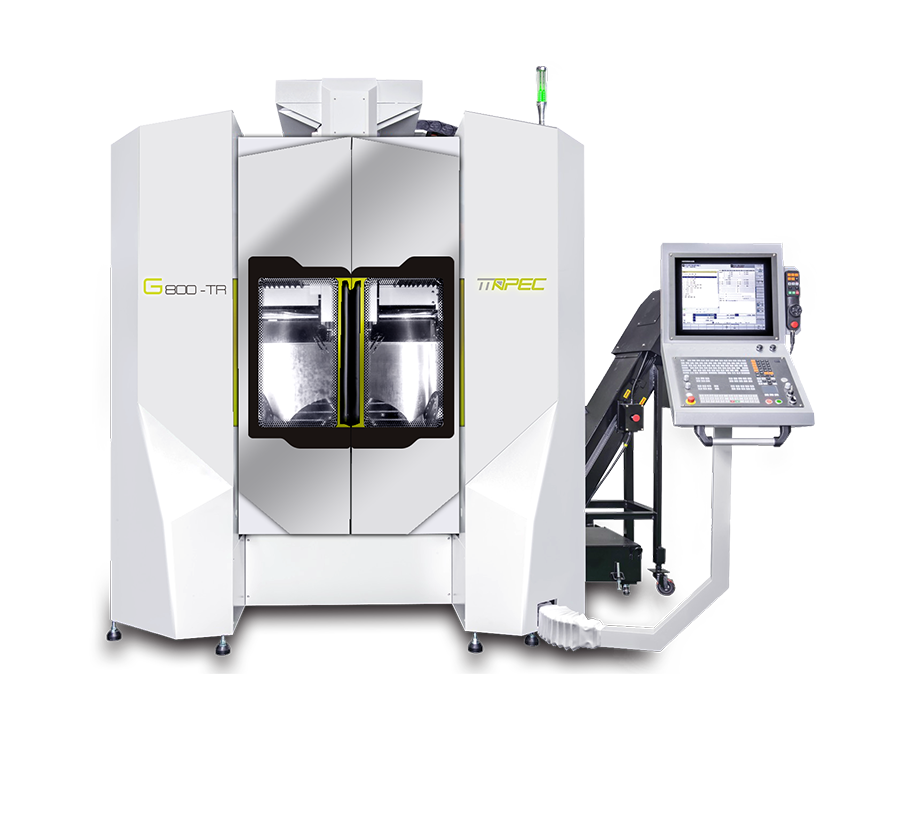

  • G800正面開門
-航天发动机加工适用
-48m/min 轴向进给
-紧凑式高强度U型结构




  • 三轴重心驱动(DCG, driving at center of gravity)

    三轴向滑台的驱动中心均位于重心位置,大幅提高结构动态稳定性。







    摇篮式工作台与三线性轴分离
    用于载重的工作台与三线性轴分离,三轴移动惯性固定不受载重物的尺寸可透过绝佳的伺服调机达到高稳定性的加工性能。



    紧凑式高强度U型结构
    底床、立柱形成封闭式结构,超强床身刚性有效降低机台振动,增加加工稳定性,提高加工精度。


    直驱马达(Direct Drive Motor)直接驱动旋转工作台提供高精度自由曲面的加工能力
    A/C轴驱动系统采用直驱马达(Direct Drive Motor),动力可完全100%传递,具备高速、高扭力、零背隙等优势,结合X/Y/Z轴之高速五轴同动,可提供高精度自由曲面的加工能力。

  • 规格 单位 G800-TR
    X轴 mm 800
    Y轴 mm 820
    Z轴 mm 560
    A轴 mm ±120
    C轴 mm ±360
    A轴扭矩(S1/max) mm 3,740/7,480
    C轴扭矩(S1/max) mm 1,870/3,740
    快速进给 m /min XYZ=48
    轴加减速 m/sec² 6
    主轴孔锥度   HSK63A
    主轴转速 rpm 20,000
    主轴功率(S1/S6) kW 20/24
    主轴扭力(S1/S6) Nm 45.5/55
    刀库容量 pcs 32T
    最大刀长 mm 300
    最大刀径-邻近换刀 mm Ø75
    最大刀径-无邻近换刀 mm Ø120
    机台重量 tons. 15.5
    *以上规格为通用参考规格,若有其他特殊需求请联络业务人员,我们将提您最适合的解决方案
    *本公司保留最终修改规格与设计权利
