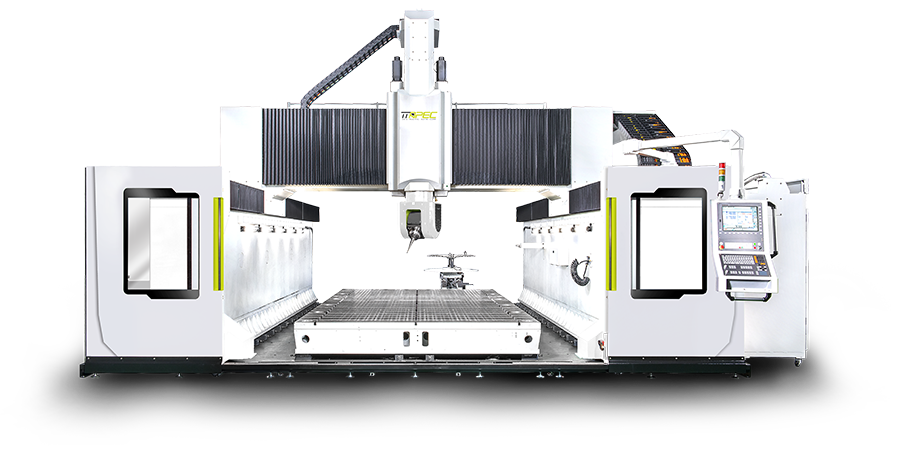

天车式五轴加工中心机

五轴高速龙门加工

CM series

  • 001
  • CM
  • 天棚
-复材专用机
-U型结构设计
-XY轴线马驱动
-Z轴螺杆驱动
-占地空间节省50%



  • 可NC控制主轴鼻端伸缩集尘罩

    圆筒式集尘罩可由NC程序自动伸缩,且不干涉换刀。主轴前端集尘罩刷毛可防止复材粉尘因高温沾黏在工件表面,毛刷贴近工件更可以增加集尘效果。活动式管路设计可使集尘管路完全跟随旋转轴角度,达到全方位集尘。

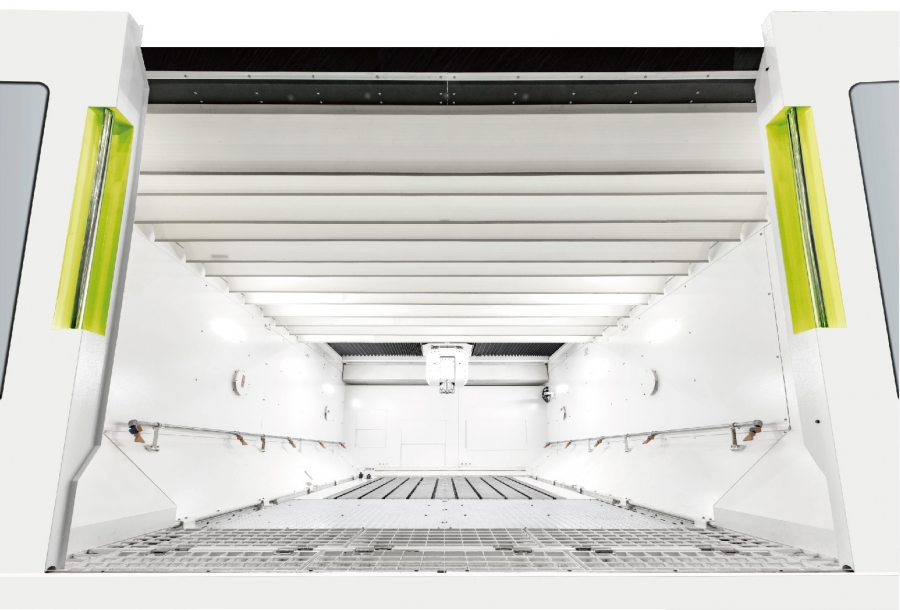

    可NC控制天棚钣金

    增设于加工区域防止油雾粉尘外溢加工区间,保护操作者健康与环境空气质量。
  • 规格 单位 CM3050
    X轴 mm 5,000
    Y轴 mm 3,000
    Z轴 mm 1,500
    快速进给 m /min XY=30 Z=20
    轴加减速 m/sec² 5
    主轴孔锥度   HSK63F
    主轴转速 rpm 28,000
    主轴功率(S1/S6) kW 20/25
    主轴扭力(S1/S6) Nm 32/40
    建议搭配二轴头   复材专用侧挂二轴头
    扭矩 Nm A=133/286
    C=66.2/128
    转速 rpm A=C=100(cont)
    活动角度 deg A=±110°~±125° C=±360°
    剎车夹持力 Nm A=1,500 C=1,000
    刀库容量 pcs 40T
    最大刀长 mm 300
    最大刀径-邻近换刀 mm Ø75
    最大刀径-无邻近换刀 mm Ø115
    机台重量 tons. 35-65
    *以上规格为通用参考规格,若有其他特殊需求请联络业务人员,我们将提您最适合的解决方案
    *本公司保留最终修改规格与设计权利
