天车式箱中箱五轴加工中心机

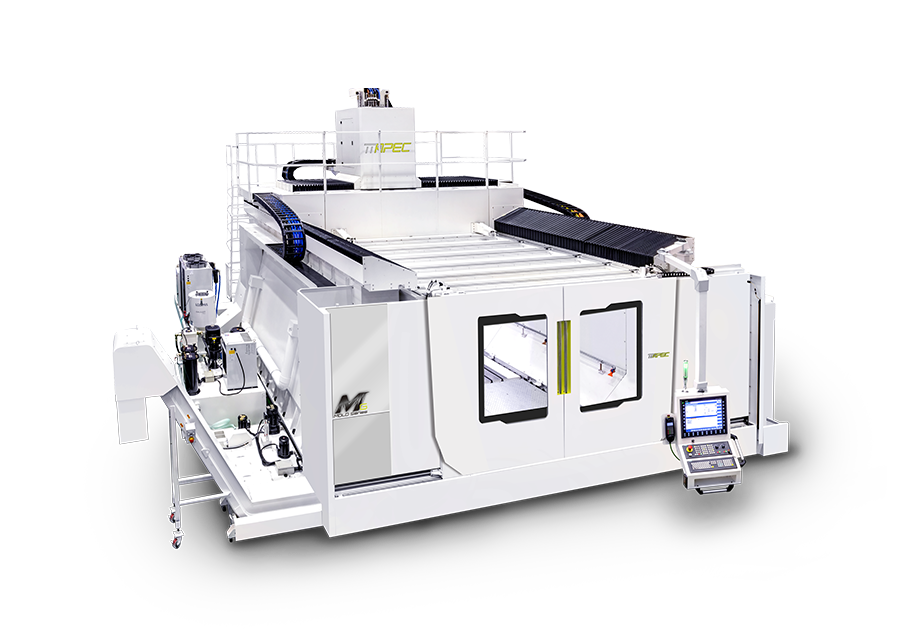

五轴跨轨式高速龙门加工中心

GM series

  • GM
  • 004
  • 005
-五轴五联动
-模具专用机
-BOX-IN-BOX 全对称式双相形结构设计
-三轴线马驱动

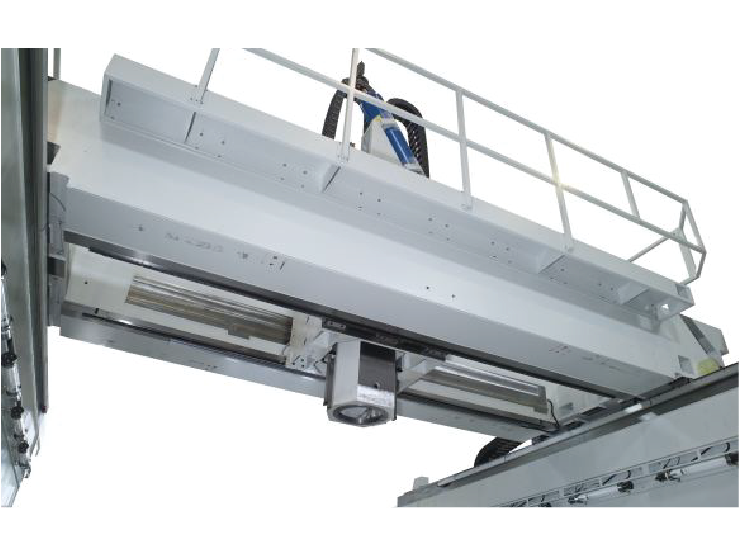

  • 双箱型(box-in-box)设计提升结构刚性,确保高速加工之最佳精度表现

    横梁与鞍座以双箱型(Box-in-Box)之几何热对称结构设计,为良好的力流传导结构,改善挠曲变形,可提升结构刚性,确保高速加工之最佳精度表现,并可大幅减少热变形和重量变形之情形发生。

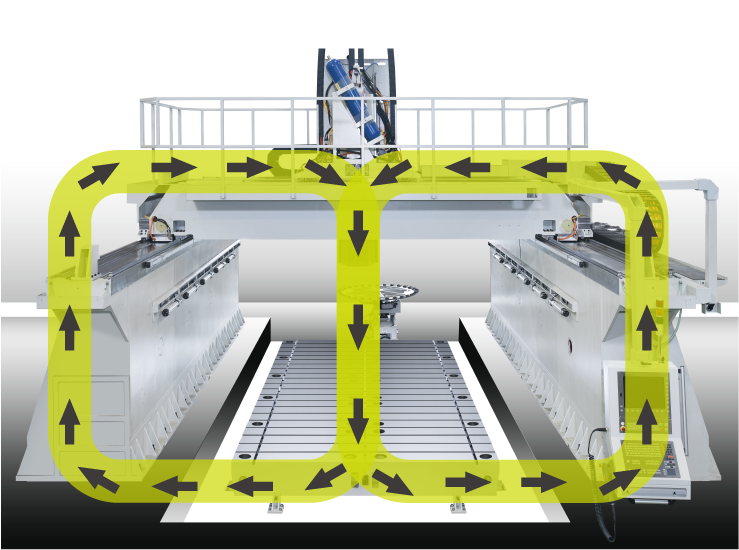

    力流对称设计,达到最佳的加工质量

    XYZ 轴皆以力对称设计,搭配双驱动装置,等效均匀施力于重心,确保最优表面加工质量,并延长刀具寿命。





    低重心结构设计
    移动件重心与线轨移动平面的距离为0,让重心更靠近驱动面,提升整体稳定性,使机台拥有最佳刚性。高度空间,增加可加工高度。
    XYZ轴高速线性马达驱动增加动态响应性
    拥有极佳的动态/静态刚性,最大快速进给 可达 60 m/min,最大加速度为 5 m/sec²以上,动力100%直接传送,无须经过机械零件传送增加动态响应性,结构简易容易维护。

    直驱马达(Direct Drive Motor)直接驱动轴头,提供最佳轮廓铣削质量
    B、C轴回转的二轴头以高扭力的直驱马达(Direct Drive Motor)直接驱动,小体积外型适合复杂曲面加工与低误差、高转速等优点。

    高响应配重系统稳定加工稳定性
    高响应之氮气油压配重平衡系统,采封闭式回路,平衡了主轴及头座之重量,以达到高速度、高加减速之负载补偿。可防止因瞬间补/泄油造成油压压力不稳定,影响头部移动、加工时产生纹路,提高加工稳定性。

    加高空间设计
    立柱加高设计,增加Z轴的行程空间。

  • 规格 单位 GM2720/40/50/60/80 GM3240/50/60/80 GM4050/60/70/80
    X轴 mm 2,000/4,000/5,000/6,000/8,000 4,000/5,000/6,000/8,000 5,000/6,000/7,000/8,000
    Y轴 mm 2,700 3,200 4,000
    Z轴 mm 1,000
    工作台长度 mm 2,000/4,000/5,000/6,000/8,000 4,000/5,000/6,000/8,000 5,000/6,000/7,000/8,000
    工作台宽度 mm 2,500 3,000 3,800
    工作台乘载 kg/m² 8,000
    快速进给 m /min XYZ=60
    轴加减速 m/sec² 5-8
    主轴孔锥度   HSK63A
    主轴转速 rpm 24,000
    主轴功率 kW 35/42
    主轴扭力 Nm 55.6/67.2
    建议搭配二轴头   叉式同动二轴铣头
    扭矩 Nm B=1,192/1,980
    C=1,050/1,740
    转速 rpm B=C=30(cont)/60(max)
    活动角度 deg HSK63A:B=±120° C=±360°
    HSK100A:B=±115° C=±360°
    剎车夹持力 Nm B=4,000 C=4,000
    刀库容量 pcs 20T
    最大刀长 mm 300
    最大刀径-邻近换刀 mm Ø150
    最大刀径-无邻近换刀 mm Ø180
    机台重量 tons. 84
    *以上规格为通用参考规格,若有其他特殊需求请联络业务人员,我们将提您最适合的解决方案
    *本公司保留最终修改规格与设计权利
