特殊形式五轴加工中心机

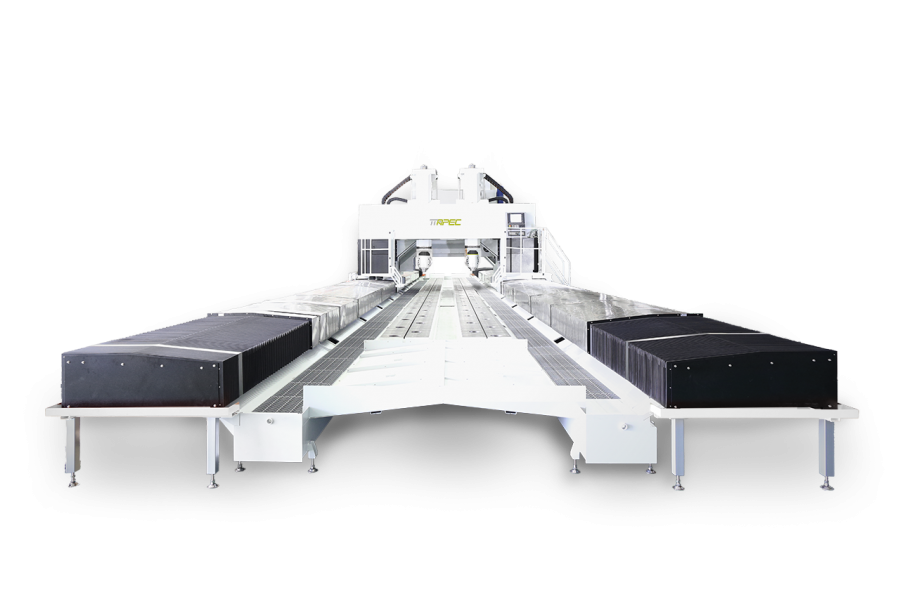

双五轴动柱式超长行程高速龙门加工机

MC30200 series

  • MC30200
-亚洲首创设计单横梁双头座双二轴头配置,双二轴头同步加工,产能为原来的200%
-锁定航空航天工业狭长形工件,如:飞机机翼翼梁(Spar) 、衍梁(Stringer),为台湾唯一成功打入波音、空中巴士第一线Tier1机翼翼梁制造厂供应链之工具机
-高速、高功率主轴为业界最高规格,最高转速30,000 rpm、124kW高功率及62Nm高扭矩规格
-荣获2018台湾精品奖与经济部「第25届中小企业创新研究奖」两项大奖
  • 台湾首创设计

    1. 单横梁双头座双二轴头双主轴双刀库配置,可各自独立作,亦可两二轴头同步加工,产能为原来的200%。(经波音、空中巴士之TIER 1下包商实证结果)

    2.内藏式主轴特殊规格

     a.驱动马达温度监控:实时监控直驱马达在驱动时的温度,保护机床长时间使用的可靠度

     b.高速、高功率为业界最高规格,最高转速30,000 rpm、124kW高功率及62Nm高扭矩规格,满足航空航天零件铝合金结构件高金属切削移除率(MRR)加工型态。(台湾首次达到航天最高端主轴能力需求)



  • 规格 单位 MC30200-Dual
    X轴 mm 20,000
    Y轴 mm 1,200 + 1,200
    Z轴 mm 700
    快速进给 m /min XYZ=40
    主轴孔锥度   HSK63A
    主轴转速 rpm 24,000
    主轴功率 kW 60/75
    主轴扭力 Nm 48.2/60.5
    建议搭配二轴头   叉式同动二轴铣头
    扭矩(S1/S6) Nm B=1,192/1,980
    C=1,050/1,740
    转速 rpm B=C=30(cont)/60(max)
    活动角度   B=±120° C=±360°
    剎车夹持力 Nm A=4,000 C=4,000
    刀库容量 pcs 20T+20T
    最大刀长 mm 350
    最大刀径-邻近换刀 mm Ø100
    最大刀径-无邻近换刀 mm Ø150
    *本公司保留最终修改规格与设计权力
