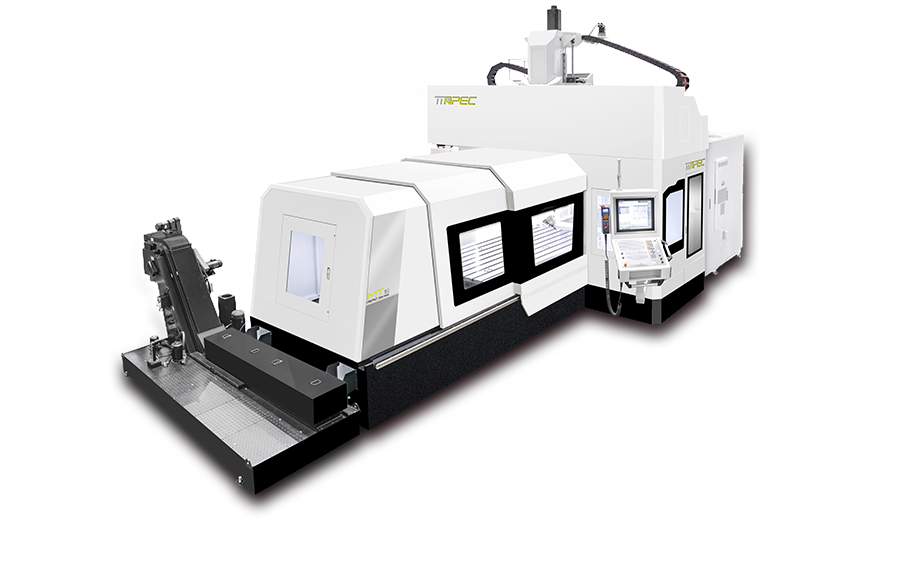

龙门定柱式五轴加工中心机

五轴定柱式龙门加工中心

MT15 series

  • MT15
-五轴五联动
-Duo Block一体式稳固结构设计
-汽车高精度模具加工
-航空航天铝合金结构件高速加工
-三轴采高速螺杆驱动


  • Duo block 整机结构设计

    (一体式稳固结构)

    立柱横梁一体式设计,提升整机刚性与加工时稳定性。

    高比例的加工区域
    五轴龙门中功能最齐全,占地面积最小,拥有最高比例的加工区域。

    高动态特性
    三轴拥有优异的高加减速,降低切削时间,在航天加工中特别适合铝合金结构件多隔框之高功率加工

    全密式防护钣金
    低噪音且高防尘、防水、防油效果。

    高速滚珠螺杆驱动与中空油冷技术
    驱动采高刚性精密级高速滚珠螺杆驱动,此设计可确保移动件中心与配重中心保持同心,并可有效减少当机台快速移动时抵抗重力所产生的振动。螺杆采用中空油冷技术,温升减少,改善热变形。

    横梁强力冲屑系统 (航天加工专用)
    高压高流量泵浦,多组强力喷嘴加压除屑,快速带离工件上累积的切屑。
  • 规格 单位 MT1520/1530
    X轴 mm 2,000/3,000
    Y轴 mm 2,000
    Z轴 mm 850
    工作台长度 mm 2,100/3,100
    工作台宽度 mm 1,200
    工作台乘载 tons 3/5
    快速进给 m /min XYZ=30*
    轴加减速 m/sec² 5
    主轴孔锥度   HSK63A
    主轴转速 rpm 24,000
    主轴功率(S1/S6) kW 35/42
    主轴扭力(S1/S6) Nm 55.6/67.2
    建议搭配二轴头   侧挂式正交同动二轴铣头
    扭矩 Nm A=529/869
    C=783/1,300
    转速 rpm A=C=30(cont)/60(max)
    活动角度 deg A=±125° C=±360°
    剎车夹持力 Nm A=4,000 C=4,000
    刀库容量 pcs 32T
    最大刀长 mm 300
    最大刀径-邻近换刀 mm Ø75
    最大刀径-无邻近换刀 mm Ø130
    机台重量 tons. 20/24
    *若为模具板配置机型快速进给为X=20,YZ=30
    *以上规格为通用参考规格,若有其他特殊需求请联络业务人员,我们将提您最适合的解决方案
    *本公司保留最终修改规格与设计权利
